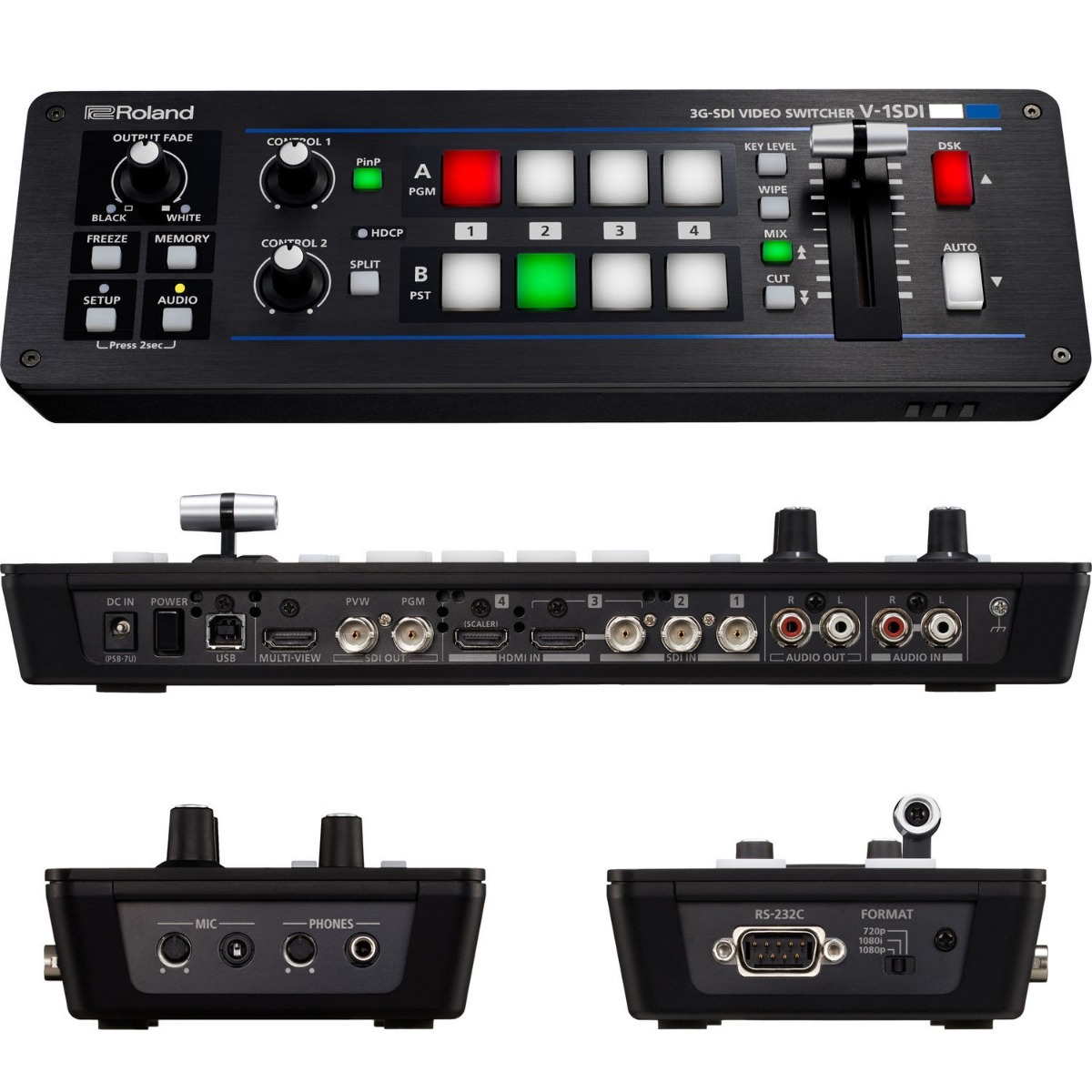

V-1SDI ROLAND PROFESSIONAL VIDEO
MEZCLADOR DE VÍDEO PROFESIONAL DE 4 CANALES SDI PORTÁTIL
V-1SDI ROLAND PROFESSIONAL VIDEO
El V-1SDI es un flexible y versátil conmutador de video que hace fácil la conexión y conmutación de cámaras profesionales 3G SDI y fuentes de reproducción de video junto con fuentes HDMI, incluyendo cámaras, teléfonos-inteligentes, computadoras, tabletas y reproductores Blu-ray.
Compacto y portátil, el V-1SDI entrega resultados de conmutación profesional con su interface física fácil-de-usar qué viene con todo y control deslizable T-Fader más sus botones retro-iluminados fáciles-de-ver.
Con compatibilidad para 3G-SDI, el V-1SDI puede operar en resolución completa 1080p y puede tomar ventaja de la larga distancia posible con cable SDI, haciendo que esta compacta solución sea la adecuada para eventos y diversas aplicaciones, incluso en grandes espacios con el máximo nivel profesional de fuentes de cámaras SDI.
CARACTERÍSTICAS PRINCIPALES
- Compatibilidad para cámaras SDI y HDMI, teléfonos-inteligentes, tabletas, computadoras personales, etc.
- Fácil de operar con controles físicos
- Tamaño compacto
- Compatible con hasta Full HD 1080p
- Puertos de Entrada: 3 x 3G-SDI y 2 x HDMI*1
- Puertos de Salida: 2 x 3G-SDI y 1 x HDMI*1
- El escalador en el puerto Input 4 ahora es compatible con un rango aún mas amplio de video y resoluciones VESA*1 *2
- Quad multi-viewer con etiquetado de fuente y medidor de audio
- Efectos de composición incluyendo DSK (Downstream Keyer), Picture-in-Picture, etc.
- Captura una imagen estática desde la Entrada de Video en el canal 4*3 [Ver.1.5]
- Incluye mezcladora de audio completa con 14-canales
- Programa de control usando la aplicación V-1SDI RCS para Mac y PC y control remoto vía la conexión RS-232
- Envía una imagen estática al V-1SDI por el V-1SDI RCS*3[Ver.1.5]
- * Cumple con el protocolo HDCP.
- *2 Emulador EDID integrado a bordo.
- *3 La data de la imagen estática es eliminada al desactivar la electricidad.
APLICACIONES:
VIDEOGRAFÍA / WEBCAST
Con el V-1SDI, los video-grafos y los retransmisores de webcast que estén usando cámaras SDI pueden crear el contenido con calidad profesional de manera simple y fácilmente.
INSTALACIÓN
La compatibilidad del V-1SDI con SDI para las conexiones de cámaras a larga-distancia al igual que su compatibilidad con RS-232 para su control remoto desde controladores de sistema, lo hacen ideal para instalaciones fijas.
EVENTOS EN-VIVO
El compacto tamaño portátil del V-1SDI facilita su integración para la conmutación de los eventos en vivo sin importar el tamaño del lugar de la producción.

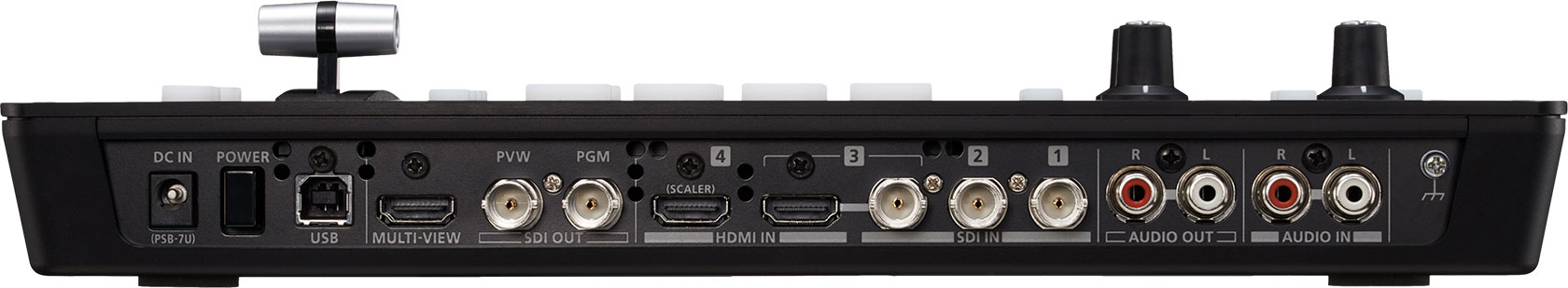

ENTRADAS Y SALIDAS
ENTRADAS
El V-1SDI tiene dos entradas 3G SDI dedicadas, una entrada para tercer canal compatible con 3G SDI o HDMI y un cuarto canal para el ingreso HDMI que también incluye escalador.
Esto hace del V-1SDI el conmutador ideal en una gran variedad de configuraciones tanto para las aplicaciones totales de cámara y para las aplicaciones que mezclen cámaras, fuentes de video y fuentes de data de computadora.
Las entradas del 1 al 3 en el V-1SDI son compatibles con resoluciones de video 1080p/1080i/720p, el escalador de la entrada 4 es compatible con un rango&
- VIDEO
- Video Processing
- 4:2:2 (Y/Pb/Pr), 8-bit
- Input Connectors
- SDI INPUT 1--3: BNC x 3
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M
HDMI INPUT 3--4: Type A (19 pins) x 2
* HDCP Supported
* INPUT 3: SDI or HDMI selected. - Output Connectors
- SDI OUT PGM: BNC x 1
SDI OUT PVW: BNC x 1
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M
HDMI OUT MULTI-VIEW: Type A (19 pins) x 1
* HDCP Supported - Input Formats
- SDI INPUT 1-3 Conforms to SMPTE 296M, SMPTE 274M
HDMI INPUT 3
720/59.94p, 720/50p SMPTE 296M(FORMAT switch = 720p)
1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p SMPTE 274M(FORMAT switch = 1080i or 1080p)
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SETUP menu (59.94 or 50).
HDMI INPUT 4
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking.
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SETUP menu (59.94 or 50). - Output formats
- SDI OUT(PGM/PVW) Conforms to SMPTE 296M, 274M
HDMI OUT MULTI-VIEW
720/59.94p, 720/50p SMPTE 296M(FORMAT switch = 720p)
1080/59.94i, 1080/50i SMPTE 274M(FORMAT switch = 1080i)
1080/59.94p, 1080/50p SMPTE 274M(FORMAT switch = 1080p)
* The video signal frame rate can be selected at the SETUP menu (59.94 or 50). - Video Effects
- Transition: CUT, MIX (DISSOLVE/FAM/NAM/MOSAIC), WIPE (30 types)
Composition: PinP, SPLIT, QUAD, DSK (Luminance Key, Chroma Key) - AUDIO
- Audio Processing
- Sampling rate: 24 bits/48 kHz
- Audio Formats
- SDI: Linear PCM, 24 bits/48 kHz, 2ch Conforms to SMPTE 299M
HDMI: Linear PCM, 24 bits/48 kHz, 2ch - Input Connectors
- Digital: SDI INPUT 1--3 (BNC) x 3 SMPTE 299M
HDMI INPUT 3--4 (HDMI Type A 19 pins) x 2
Analog: AUDIO IN (RCA phono type)
MIC (Stereo mini type, plug-in power supported) - Output Connectors
- Digital: SDI OUT PGM: BNC x 1 SMPTE 299M
SDI OUT PVW: BNC x 1 SMPTE 299M
HDMI OUT MULTI-VIEW: Type A (19 pins) x 1
Analog: AUDIO OUT (RCA phono type)
PHONES (Stereo mini type) - Input Level
- AUDIO IN: -10 dBu (Maximum: +8 dBu)
MIC: -41-- -13 dBu (Maximum: -1 dBu) - Input Impedance
- AUDIO IN: 15 k ohms
MIC: 10 k ohms - Output Level
- AUDIO OUT: -10 dBu (Maximum: +8 dBu)
PHONES: 92 mW + 92 mW (32 ohms) - Output Impedance
- AUDIO OUT: 1 k ohm
PHONES: 10 ohms - Audio Effects
- EQ, Delay, Compressor, HPF, Gate, Reverb, Mastering effect
- OTHERS
- Other Connectors
- USB: B Type (for remote control from PC)
RS-232: DB-9 type - Other Functions
- MEMORY (8 types)
FREEZE (input video captured)
OUTPUT FADE (Audio, Video: WHITE or BLACK) - Power Supply
- AC Adaptor
- Current Draw
- 2.1 A
- Power Consumption
- 25 W
- Operation Temperature
- +0 to +40 degrees Celsius
+32 to +104 degrees Fahrenheit - Dimensions
- 313 (W) x 108 (D) x 59 (H) mm
12-1/3 (W) x 4-1/4 (D) x 2-1/3 (H) inches - Weight (excluding AC adaptor)
- 1.2 kg
